流出したとされる、iPhone 6 用のロジックボードの分析が進んでいます。
（画像：SonnyDickson.com）
カスタム iPhone を手がける『Feld & Volk』がロジックボードの写真を撮影、あるいは入手したようです。ジャーナリスト Sonny Dickson 氏のウェブサイトで、それらの写真が公開されています。
ロジックボードの写真をチェックしたニュースサイト『9to5Mac』・『AppleInsider』・『Mac Rumors』によると、iPhone 6 用とされるロジックボードに様々なチップが搭載されていることが分かりました。
記事によれば、ロジックボードには『A8』プロセッサ・NFC 用チップ・16GB チップのほか、新型 LTE モデムも搭載されているようです。さらに iPhone 6 のシステムメモリは 1GB になる、との分析も伝えられています。
A8プロセッサ搭載でメモリは1GB？
A8 プロセッサ搭載の噂は以前からありましたが、その姿は初めて公になったかもしれません。左がおそらく iPhone 5s のロジックボード、右が iPhone 6 用とされるロジックボードです。
（画像：SonnyDickson.com・注釈は筆者によるもの）

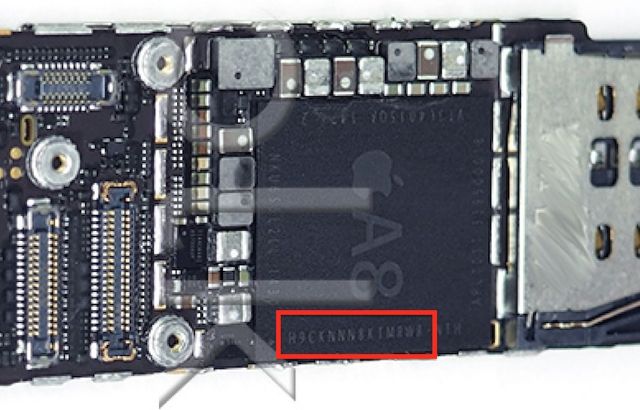

この写真を元に A8 プロセッサの型番を調べた人物によれば、システムメモリは Hynix 製で LPDDR3 になるようです。肝心の容量は、型番が「H9CKNNN8」であれば 1GB、「H9CKNNNB」であれば 2GB になるとしています。
（画像：Mac Rumors）
写真は不鮮明ですが、 Mac Rumors は型番の最後が「8」である可能性が高いとして、システムメモリは 1GB になるだろうと報じています。iPhone 5s もシステムメモリは 1GB なので、もし事実であれば、iPhone 6 でのメモリ増量はありません。
NFC用のチップを搭載か

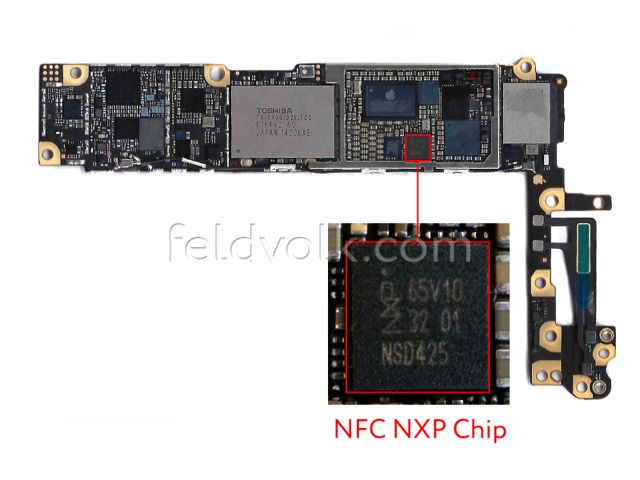

iPhone 6 用とされるロジックボードには、NXP 製のチップも発見されています。NXP は、iPhone 6 向けに NFC 用チップを供給すると噂されている企業です。
→【iPhone 6の噂】5.5インチ版の製品名は『iPhone 6L』? ベゼル薄型化やNFC搭載の噂も。
チップの型番は「NSD425」ですが、それ以外のことは分かっていません。AppleInsider によると、Apple はメーカーと協力し独自のチップを注文することがあるようなので、これもその1つなのかもしれません。
（画像：SonnyDickson.com）
現時点で、このチップが NFC 用チップであることを示す証拠はないようです。NXP 製であることから NFC 用チップとする見方もありますが、NXP 製のチップは iPhone 5s で M7 コプロセッサとして使われている実績もあります。
→iPhone 5sの可能性を広げる「M7コプロセッサ」とは？
容量ラインナップに16GBモデルを用意か

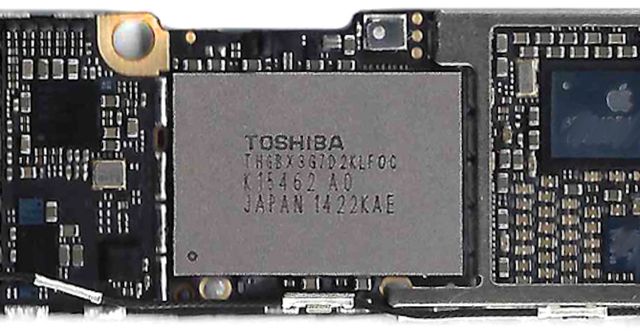

このロジックボードが試作機や試作品でなければ、iPhone 6 にも 16GB モデルが用意されそうです。ロジックボードには東芝製の NAND メモリ「THGBX3G7D2KLF0C」が載っています。9to5Mac によれば、容量 16GB のチップである可能性が高いようです。
（画像：9to5Mac）
LTEモデムはMDM9625？

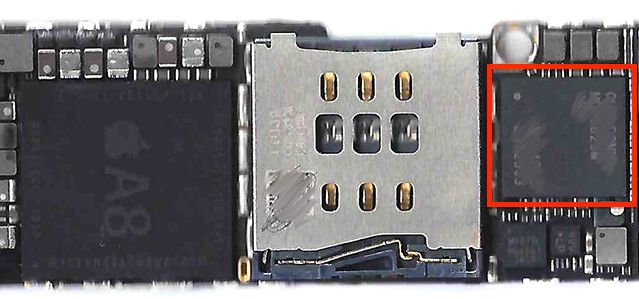

Mac Rumors は、ロジックボードにクアルコム製の LTE モデム「MDM9625」が載っていると指摘しています。チップの型番には画像加工が施されているものの、読み取れる部分を元に推測したそうです。
以前紹介した噂でも、iPhone 6 には MDM9625 が搭載されると言われていました。
→【iPhone 6の噂】iPhone 6用とされる流出パーツを組立てた写真が公開!! 続々と出てくる噂をチェック!
（画像：Mac Rumors）
MDM9625 はカテゴリー4の LTE モデムで、受信時で最大 150Mbps の通信が行えます。iPhone 5s には旧世代の「MDM9615M」が搭載されており、受信時で最大 100Mbps の通信が可能です。
MDM9625 は、キャリアアグリゲーションにも対応しています。複数の周波数帯の電波を同時に使い、通信速度を向上させる技術です。
Mac Rumors によると、キャリアアグリゲーションを利用するには「WTRL1625」と「WFR1620」というチップも必要ですが、いずれもロジックボードに搭載されているそうです。
以上のことから、iPhone6 はキャリアアグリゲーションに対応する可能性が高そうですが、問題は電波です。
ドコモ・au・ソフトバンクはキャリアアグリゲーションによる通信サービスを提供中、または提供予定ですが、iPhone 6 が対応する周波数帯でのサービス提供が行われなければ、キャリアアグリゲーションの恩恵は受けられません。
今回公開されたロジックボードから判明したことは多々ありますが、NFC とキャリアアグリゲーションは日本で使えるのかは分かっていません。正式発表が待ち遠しいですね！
